光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 1um（6+1）x1泵浦&信號合束器

產品名稱 : 1um（6+1）x1泵浦&信號合束器

產品型號：MCMPC-61-F-915/25-105/125/0.22/10/125DC-1064/10- 20/400DC-08-3

工作波長:1020-1080nm

功率 : 10W.20W,100W

光纖類型 : Hi1060 LMA-DGF-10/125-M

1um（6+1）x1泵浦&信號合束器
咨詢熱線
0755-23736280
1um（6+1）x1泵浦&信號合束器

 （6+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將6路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。

產品特點
應用領域
低插入損耗
光纖激光器
寬波長范圍/高承受功率
光纖放大器
高穩定性和可靠性
光纖通信

產品指標

參數
單位
數值
結構類型
-
（6+1）x1
信號波長范圍
nm
1020-1080
泵浦波長范圍
nm
780-1000
泵浦光纖類型
-
105/125um NA0.22
信號輸入光纖類型
-
10/125um NA0.08/0.46
輸出光纖類型
-
25/250um NA0.06/0.46
信號插入損耗（最大值）
dB
0.7
泵浦效率（最小值）
%
95
單臂輸入功率
W
100
M2
-
＜1.3
隔離度
dB
20
光纖長度
m
0.8或其它
封裝尺寸
mm
P2:65x12x7，P3:80x12x8，P4:100x15x10
工作溫度
℃
0~+75
儲存溫度
℃
-40~+85

常規指標

類型
信號波長
(nm)
泵浦光纖
信號輸入光纖
輸出光纖
信號插損(max)
泵浦效率(min)
單臂功率（max）
(6+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
10/125um,NA0.08/0.46
0.7dB
90%
25W
(6+1)x1
1020-1080
105/125 0.22
Hi1060(1060-XP)
20/125um,NA0.08/0.46
0.7dB
90%
50W
(6+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
10/125um,NA0.08/0.46
0.7dB
90%
25W
(6+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
10/125um,NA0.08/0.46
0.7dB
90%
50W
(6+1)x1
1020-1080
105/125 0.22
5/130um,NA0.12/0.46
25/250um,NA0.065/0.46
0.7dB
95%
100W
(6+1)x1
1020-1080
105/125 0.22
10/125um,NA0.08/0.46
30/250um,NA0.062/0.46
0.7dB
95%
100W
(6+1)x1
1020-1080
105/125 0.22
20/125um,NA0.08/0.46
25/250um,NA0.065/0.46
0.7dB
95%
200W
(6+1)x1
1020-1080
105/125 0.22
20/400um,NA0.065/0.46
20/400um,NA0.065/0.46
0.7dB
97%
300W
(6+1)x1
1020-1080
105/125 0.22
20/400um,NA0.065/0.46
20/400um,NA0.065/0.46
0.7dB
97%
300W

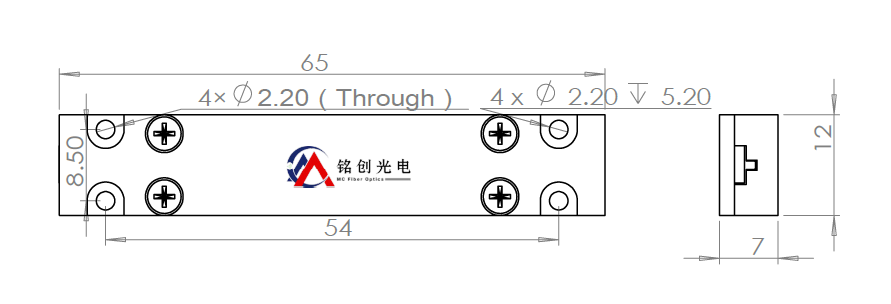

封裝尺寸

封裝尺寸
P2
P3
P4
mm
65x12x7
80x12x8
100x15x10
P2



下載PDF格式的圖紙：

選型信息

MCPSC
①
②
③
④
⑤
⑥
⑦
（N+1）x1
方向
信號波長
泵浦波長/泵浦功率
泵浦光纖
信號輸入光纖
輸出光纖
61-(6+1)x1
F-正向
B-反向
1064-1064nm
S-其它
915/25-915nm 25W
980/50-980nm 50W
S-其它
105/125/22-105/125um NA0.22
S-其它
H1-Hi1060
10/125/08D-
10/125um NA0.08/0.46
S-具體光纖類型
10/125/08D-
10/125um NA0.08/0.46
S-具體光纖類型
⑧
⑨
光纖長度
封裝類型
08-0.8m
10-10m
S-其它
1-P1
2-P2
3-P3

選型參考MCPSC-61-F-1064-915/25-105/125/22-10/125/08D-20/400/06D-10-3

(6+1)x1泵浦&信號合束器,前向泵浦,信號波長1064nm,泵浦波長915nm,單臂泵浦功率25W,泵浦光纖105/125um NA0.22,信號輸入光纖10/125um,NA0.08/0.46,輸出光纖20/400um,NA0.065/0.46,光纖長度1米,封裝尺寸80x12x8mm。



如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
